基本組件
*制動架；
*相匹配的Ed型電力液壓推動器
應用領域
YWZ13系列的電力液壓鼓式制動器廣泛用于起重、運輸、冶金、礦山、港口、碼頭、建筑機械等機械驅動裝置的減速或制動。
符合標準
YWZ13系列電力液壓鼓式制動器的安裝尺寸和制動力矩參數符合JB/ZQ4388-1997標準，其技術要求符合JB/T6406-2006標準。
產品優勢
a)性能安全可靠，制動平穩，動作頻率高。
b)主要擺動鉸點裝有自潤滑軸承，傳動效率高，壽命長，使用過程中無需潤滑。
c)無石棉制動襯墊與制動瓦塊采用卡裝插入式，安全可靠.更換方便、快捷。
d)通過增設附加裝置，可實現某些附加功能;
※ 手動釋放裝置;
※ 推動器增設上升閥“H”下降閥“HS”可使上升下降時間無級延長;
※ 推動器增設“E”行程開關，可實現制動裝置是否正常釋放或閉合的信號顯示;
※ 制動襯墊磨損自動補償裝置，可實現襯墊磨損時瓦塊退距和制動力鉅的無級自動補償。
工作原理
當通電時，電力液壓推動器發生動作，其推桿快速上升，并通過杠桿作用打開（釋放）制動瓦；
當斷電時，電力液壓推動器的推桿在制動彈簧力的作用下，迅速下降，并通過杠桿作用使制動瓦合攏（抱閘）。
使用條件
*使用地點的海拔高度符合GB755-2000；
*環境溫度: -20℃-50℃；
*空氣相對濕度不大于90%；
*周圍工作環境中不得有易燃、易爆及腐蝕性氣體，否則應采用防腐型產品；
*戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。
使用說明
a)安裝前的檢查：該系列的制動器工作前應進行檢查，即檢查制動器在運輸或儲存過程中是否損壞或缺件，檢查制動輪表面是否清潔，如果有油或其他污垢，應徹底清潔干凈。
b)運行前的檢查：制動器在運行前應進行檢查，檢查各項調整是否準確無誤，各部分的鎖緊螺母是否鎖緊，推動器的接線是否正確。
c) 試運行：通過檢查一切正常后，制動器應在主機上無載試運行數次，讓制動襯墊進行一定的磨合，從而使之與制動輪的貼合良好。
d）保養說明：①檢查各鉸接處是否磨損；
?、谥苿悠鞯慕Y構運動是否正常，各調節螺母是否鎖緊；
?、弁苿悠鞯纳鸶叨仁欠穹舷嚓P規定；
?、芡苿悠鞯倪\行是否正常，液壓油是否足量，有無漏油或滲油現象；
⑤銷軸及心軸磨損量超過直徑的5%或橢圓度超過0.5mm時應更新；
?、迿z測制動塊是否正常貼合在制動輪上，摩擦面的狀況是否完好，是否有油膩或臟污痕跡。
當制動襯墊的厚度δ超過標準數值時，必須更換新的制動襯墊。

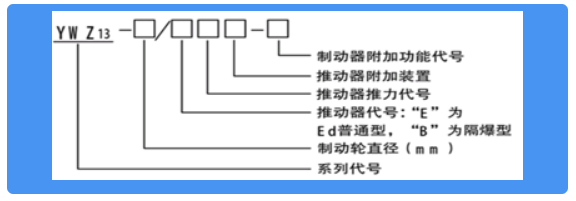

型號意義

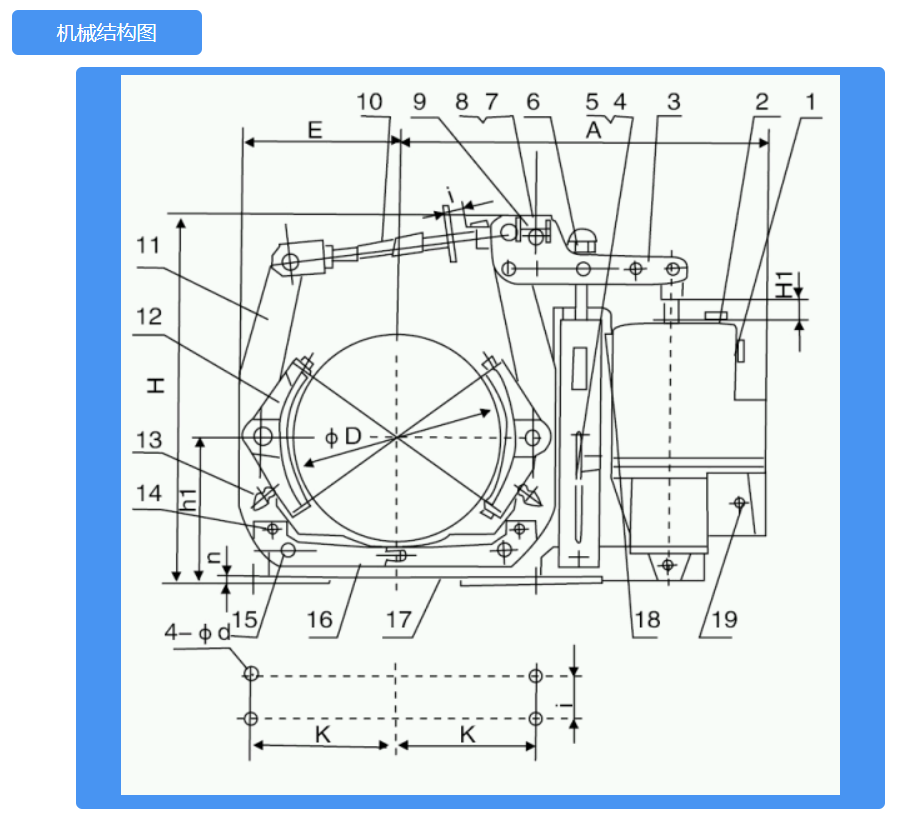

1.溢流螺塞 2. 注油螺塞 3. 杠桿 4. 彈簧下座 5. 制動彈簧
6.彈簧拉桿 7. 調整螺母 8. 調整板 9. 撥桿 10. 拉桿
11.制動臂 12. 制動瓦 13. 制動瓦隨位調整裝置 14. 螺栓
15.銷軸 16. 退距均等裝置 17. 底座 18. 手動裝置
19. 推動其接線孔
